Kabelziehstrümpfe





Ein tieferer Blick auf die Thematik Kabelziehstrümpfe offenbart, dass damit zusammenhängende Begriffe und technische Daten, Techniken sowie Wirkungsweisen oftmals nicht korrekt verwendet oder verständlich dargestellt werden. Deshalb haben wir auf dieser Seite alle wichtigen Informationen rund um das bewährte Werkzeug für Kabelverlegearbeiten für Sie zusammengefasst. Hier finden Sie Grundlagen, Funktionen, Auswahlkriterien und praktische Tipps rund um Kabelziehstrümpfe.



Kabelziehstrümpfe

Was sind Kabelziehstrümpfe überhaupt?

Kurz zusammengefasst sind Kabelziehstrümpfe DIE einfache Lösung für eine kraftschlüssige Verbindung zwischen Kabel, Seil und Ziehgerät. Sie werden für Elektroinstallationen aller Art eingesetzt und sind fester Bestandteil einer fachgerechten Ausrüstung für Kabelverlegearbeiten. Ob in Gebäuden oder im Leitungsbau, verlegt man Kabel müssen diese gezogen, befestigt, gehalten und gesichert werden. Dabei treten auch immer Zugkräfte auf, die das Kabel mit ihrer Belastungswirkung beschädigen können. Ihre Qualität und Funktion spielt daher eine wichtige Rolle bei der Kabelverlegung.



Zieht man nun ein Kabel durch ein Schutzrohr oder in einem offenen Graben, wirken die Zugbelastungen am stärksten an der Verbindung zwischen Zugband und Kabel. Der Kabelanfang birgt somit das größte Abriss-Risiko. Am Kabel oder Zugseil montiert, übertragen Kabelziehstrümpfe die auf das Kabel einwirkenden Kräfte möglichst gleichmäßig über die gesamte Geflechtlänge. Zudem muss das Kabel vor dem Kabelzug nicht abisoliert werden, Diese Eigenschaften machen die griffigen Helfer zum unentbehrlichen Werkzeug für Elektroinstallationen.

Anwendung finden Sie überall dort, wo Kabel gezogen, befestigt oder gesichert werden müssen. Ob es LWL- oder Energiekabel-Installationen im Bereich Haustechnik - oder die Verlegung von schwereren Kabeln im Leitungs- und Freileitungsbau sind – ein Kabelziehstrumpf unterstützt den Zugvorgang durch Einziehsysteme oder Kabelzugmaschinen. Aber auch bei temporären Installationen, wie im Messe- und Anlagenbau (Windkraft-, Kran- oder Kläranlagen) werden sie als Hilfsmittel eigesetzt.

Kabelziehstrumpf-imagebild-9

Wie funktionieren Kabelziehstrümpfe?

Kabelziehstrümpfe vergrößern durch zusammenschieben den Durchmesser und können somit sehr leicht auf ein Kabel aufgeschoben werden. Wirken nun Zugkräfte auf den Ziehstrumpf, zieht sich das Geflecht mit zunehmender Krafteinwirkung mehr und mehr zusammen. Dadurch entsteht eine rutschfeste Verbindung zwischen Kabel und Zugseil. Das montierte Strumpfgeflecht umschließt das Kabel auf einer großen Fläche und greift über die gesamte Geflechtlänge kraftschlüssig auf den Kabelmantel. Ergo sinkt mit Verwendung eines Kabelziehstrumpfs auch die Gefahr eines Kabelbruchs beim Ziehen.

Kraftverteilung_Ziehstrumpf

Idealerweise wird die Kraft über die gesamte Strumpflänge vollkommen gleichbleibend in das Kabel eingeleitet und verteilt. In der Praxis kann diese Anforderung aufgrund der Steifheit (bzw. mangelnden Flexibilität) der Drahtlitzen, aus denen der Strumpf hergestellt wird, nur bedingt erreicht werden, sodass ein Teil der Kraft dennoch punktuell auf den Kabelanfang wirken kann. Aus diesem Grund werden Kabelziehstrümpfe durch die Verwendung von Material, Geflecht und Auswahl der Litze für spezielle Anforderungen und Einsatzbereiche konzipiert. Aus der Vielzahl unterschiedlicher Funktionen und Anwendungsmöglichkeiten teilt sich der Oberbegriff „Kabelziehstrumpf“ in mehrere Produktgruppen auf.

Kabelziehstrumpf-imagebild-4

Wo werden Kabelziehstrümpfe eingesetzt?

In Abhängigkeit von Verlegeart und Arbeitsbereich variieren die Zugkräfte und Umwelteinflüsse, die bei der Kabelverlegung auftreten. All diese Eigenschaften müssen bei der Auswahl von Ausrüstung und Werkzeug beachtet werden.

Im Kabelleitungsbau wird die Verlegung überwiegend durch Kabelschächte, Gräben oder langen Kabelschutzrohre mit starken Kabelzugmaschinen durchgeführt. Dementsprechend müssen Kabelziehstrümpfe hier besonders zugfest sein, aber dennoch beweglich bleiben.

Bei Gebäudekabelverlegungen und manuellen Elektroinstallationen hingegen wird mit teilweise empfindlichen Kommunikations- und Energiekabeln gearbeitet. Insbesondere hier ist die Flexibilität, zugentlastende Eigenschaften des Produkts oder auch die Kompatibilität mit professionellen Einziehsystemen von großer Bedeutung.





Um den unterschiedlichen Anforderungen an Kabelverlegungen gerecht zu werden, sind Kabelziehstrümpfe speziell für ihr Einsatzgebiet konzipiert und konstruiert. Somit erbringen sie bereichsgebunden eine zuverlässige Verlegeleistung – ob bei der Installation von Kabeln oder Rohren durch Kanäle, Schächte, Gräben oder Schutzrohre.



! Bei der Verwendung von Kabelstrümpfen sollte beachtet werden, dass übermäßige Beanspruchung und Abnutzung die Qualität des Werkzeugs beeinflussen. Überdies ist die fachgerechte Montage ausschlaggebend für eine gelungene Installation !





Einsatzgebiete von Kabelstrümpfen im Überblick:





Kabelziehstrümpfe in der Gebäudekabelverlegung



Sei es im industriellen, öffentlichen oder privaten Gebäude – zu verlegende Kabel werden hier überwiegend durch Leerrohre geführt. Dabei ist es beim Neubau immer effizient gleich mehrere Leerrohre auf einmal zu verlegen. Das spart Kosten und Nerven bei künftigen Sanierungsarbeiten oder technischen Aufrüstungen. Bei Fabriken, Industriebauten und größeren Hallen erfolgt die Kabelverlegung meistens über Kabeltrassen/ Kabelpritschen. Je nach Projekt wird mit professionellen Einziehsystemen und unterstützend auch mit Ziehwinden gearbeitet.



Aufgrund der geringen Zugkräfte, greifen Kabelziehstrümpfe für die Gebäudekabelverlegung schon bei schwachem Ziehen fest und kraftschlüssig zu - ohne den Kabelmantel zu verletzen. Zudem müssen Kabelziehstrümpfe in diesem Bereich sehr flexibel sein, um enge Kurven  durchfahren oder gekonnt über Pritschenrollen gleiten zu können.



Die beweglichen Strümpfe zeichnen sich mit praktischen Features aus, um die Verlegung mit kleinen Kabeldurchmessern nachhaltig zu erleichtern. Mithilfe eingearbeiteter Zugösen kann die Kopplung an ein Einziehsystem vereinfacht werden. Um einem Abdrehen des Kabelziehstrumpfs vom Einzugband entgegenzuwirken, ermöglichen integrierte Drallausgleichswirbel am Strumpfkopf einen drallfreien Kabelzug. Und natürlich erfordern spezielle Kabel auch spezielle Eigenschaften: Einziehhilfen für Lichtwellenleiter sind ganz besonders filigran aufgebaut. Sie werden teilweise nur aus einzelnen, hochflexiblen Litzen geflochten und sind mehrfach abgestuft. Somit wird die Zugkraft auf die gesamte Geflechtlänge gleichmäßig verteilt und das Risiko einer Beschädigung des empfindlichen LWL-Mantels auf ein Minimum reduziert.





Kabelziehstrumpf-Varianten für die Gebäudekabelverlegung im Überblick



kabelziehstrumpf-mit-schlaufe



Mit Schlaufe

Die besonders flexible Schlaufe kann einfach an einem Schäkel oder Drallausgleichswirbeln befestigt werden.





kabelziehstrumpf-mit-eingeflochtener-zugoese



Mit Schlaufe und eingearbeiteter Zugöse

Mit der eingearbeiteten Zugöse (M5 Innengewinde) kann das Zugband direkt und ohne Einfädeln der Schlaufe aufgeschraubt werden. Das M5 Innengewinde passt optimal zu allen Kati® Blitz und Kabelmax® Einziehsystemen.

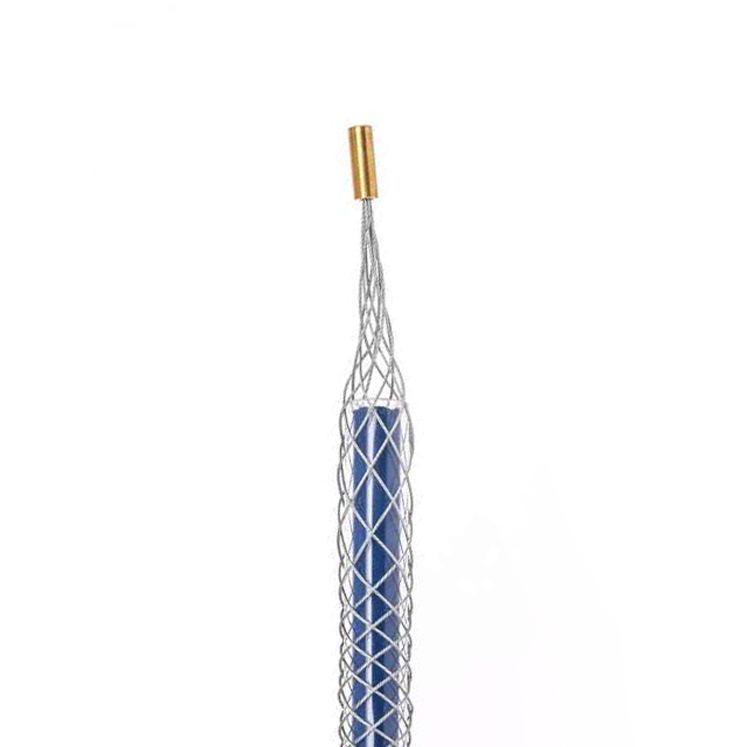

kabelziehstrumpf-mit-drallausgleich-1



Mit integriertem Drallausgleich

Der Drallausgleich sorgt dafür, dass sich das Kabel im Rohr nicht drehen kann. Dadurch wird ein Abschrauben des Ziehstrumpfs vom Band verhindert. Das M5 Innengewinde passt optimal zu allen Kati® Blitz und Kabelmax® Einziehsystemen und sorgt auch in kurvenreichen Rohrverläufen für bombenfesten Halt.





Kabelziehstrümpfe im unterirdischen Leitungsbau



Bei Kabelverlegungen im unterirdischen Leitungsbau wird in Kabelkanalschächten, Rohren, Gräben oder anderen Anlagen gearbeitet. Dabei können verschiedene Umwelteinflüsse, wie z.B. Beschaffenheit des Bodens, Nässe oder Temperaturschwankungen vorkommen. Auch das Umfeld kann die Kabelverlegung beeinflussen, insbesondere in explosionsgefährdeten Bereichen wird das nichtleitende Material Kunststoff  benötigt. Da beim Kabelzug in diesem Metier große Kabelziehwinden und hohe Zugkräfte eingesetzt werden, müssen die Kabelziehstrümpfe besonders zugfest, robust aber auch gleichermaßen flexibel sein. Zudem ist es erforderlich, dass die Belastungen beim Ziehen gleichmäßig über das Geflecht verteilt werden, um unzulässige Strapazen auszuschließen. Werden die angegebenen Grenzwerte der Kabelhersteller laut Planwerten überschritten kann ein Vorschubgerät die Zugkräfte an Knotenpunkten reduzieren.



Ob es sich nun um die Verlegung von Energie- oder Telekommunikationskabel handelt - bevor die Anbindung an diese Netze geschehen kann, muss der Kabelziehstrumpf zunächst eine sichere Verbindung zwischen Kabelziehwinden, Hilfsseilen und einzuziehenden Kabeln schaffen.



Das Standard-Geflecht der Kabelziehstrümpfe für den Leitungsbau besteht aus bis zu 19-adrigen Doppellitzen. Dieser Aufbau verleiht dem Geflecht aus verzinktem Stahl oder Edelstahl genügend Flexibilität für das Ziehen von 10-180mm Kabeln. Oftmals werden die Schlaufen mit einer Kausche verstärkt. Um ein Verhaken innerhalb des Rohres zu verhindern werden die Presshülsen zwischen Schlaufe und Geflecht großzügig angefast. Damit das Werkzeug schnell und einfach auf der Baustelle, an Installationspunkten oder beliebigen Stellen am Kabel (geteilte Kabelziehstrümpfe) befestigt werden kann, sind Schlaufen und Kabelgeflecht für die verschiedensten Einsätze konzipiert. So vereint der Mehrfachziehstrumpf drei einzelne Flechtstränge mit einer gemeinsamen Schlaufe, was den gleichzeitigen Einzug von z. Bsp. drei Energiekabeln oder SNR-Verbänden ermöglicht.







Kabelziehstrumpf-Varianten für den unterirdischen Leitungsbau im Überblick





kabelziehstrumpf-1schlaufe_u_2schlaufen



Mit einer oder mehreren Schlaufen

Die besonders flexible Schlaufe dient zur Befestigung am Drallausgleichswirbel (oder Verbindungswirbel, welcher auf der Einschubstange sitzt). Ausführungen mit zwei Schlaufen sind nach oben hin geöffnet, sodass der Ziehstrumpf über den Kabelanfang hinaus eingeschoben werden kann.

kabelziehstrumpf-1seitliche-schlaufe



Mit seitlicher Schlaufe

Durch eine seitliche Öffnung kann das eingezogene Kabel am Schacht-, Rohr- oder Grabenausgang nach dem Kabelzug weitergezogen werden. Das Kabel wird durch diese Ausführung der Öffnung schonend eingelegt und sicher über Erdkabel oder Schachtrollen sicher ausgeführt. (Demnach auch Montage an jeder beliebigen Stelle des Kabels durch Aufschieben am Kabelanfang).

kabelziehstrumpf-geteilt



Mit zwei Schlaufen und geteilt/ Nachziehstrümpfe

Kein Kabelanfang nötig. Montage an jeder beliebigen Stelle des Kabels, da der Ziehstrumpf eigenes eingeflochten werden kann. Durch die beiden Schlaufen wird der Ziehstrumpf nicht nur frei am Kabel angeflochten, sondern kann auch richtungsunabhängig an Wirbeln für Einzugbänden befestigt werden.

mehrfachziehstrumpf-dreier



Mehrfachziehstrumpf

Der Mehrfachziehstrumpf vereint drei Einziehstrümpfe mit einer verpressen gemeinsamen Schlaufe. Für den gleichzeitigen Einzug von drei Einleiter-Energiekabeln, was bei der Verlegung an die 70% an Zeitaufwand einspart.







Kabelziehstrümpfe Freileitungsbau



Energieübertragung und Fernmeldetechnik im Freileitungsbau bilden die Lebensadern unserer Gesellschaft. Die Montage von Hochspannungsleitungen erfolgt hoch oben, nach Aufstellung der Masten. Dazu wird zunächst ein Hilfsseil in den am Mast sitzenden Rollkörper eingelegt und zwischen zwei Abspannmasten gespannt. Anschließend zieht eine Kabelziehwinde das am Hilfsseil befestigte Leiterseil aus den Kabeltrommeln am Erdboden nach oben. Über ein Spillsystem läuft das Leiterseil nun von einem zum anderen Mast. Der Kabelziehstrumpf bildet in diesem Falle die Verbindung zwischen Hilfs- und Leiterseil. Meistens werden mehrere Leiterseile gleichzeitig in die Höhe gezogen und können daher insgesamt bis zu 5 Tonnen wiegen.

freileitungsstrumpf

Anknüpfend an die beiden vorangegangenen Bereiche, sind auch im Freileitungsbau besondere Eigenschaften bei der Ausführung von Kabelziehstrümpfen gefordert. Sie müssen extrem hohe Lasten/ Zugkräfte aushalten und dennoch so beweglich sein, um optimal durch das Spillsystemoder die Rollenkörper zu laufen. Eingespleißte Schlaufen eignen sich, im Gegensatz zu verpressten Schlaufen, wesentlich besser beim Kabelzug über Rollen im Freileitungsbau. Freileitungsstrümpfe sind aus bis zu 19-adrigen Litzen aufgebaut, um flexibel auf solche Systeme reagieren zu können. Das Geflecht dieser Strumpftypen wird dreimal abgeflochten, um eine gleichmäßige Kraftverteilung auf die gesamte Wirklänge zu erreichen:

  • 3-fach: Zur maximalen Lastaufnahme und zum vollständigen Kraftschluss.
  • 2-fach: Zur höheren Lastaufnahme und zum weiteren Aufbau des Kraftschlusses.
  • 1-fach: möglichst flexibel für die Lastaufnahme bis zum Geflechtende.

Leiterseile besitzen keinen Isoliermantel und weisen am Anfang bzw. Ende sehr scharfe Kanten auf. Aus diesem Grund schützen Aluminium-Hülsen den Schlaufenübergang (zum Geflecht) der Freileitungsstrümpfe.





Kabelmontage und Schlauchsicherung

Im Bereich der Kabelmontage und Schlauchsicherung sorgen Kabelstrümpfe in vielen Situationen für sicheren Halt; wobei Schlauchsicherungsstrümpfe der Befestigung und Absicherung von sämtlichen Wasser-, Hydraulik- und anderen Hochdruckschläuchen dienen. Beide Ausführungen verfügen über zwei offene Enden und können daher ausgehend vom Kabelmantel beliebig weit auf das Kabel oder den Schlauch aufgeschoben werden.



Kabelmontagestrümpfe werden primär zur zugentlastenden Befestigung von beweglichen Kabeln und Leitungen, wie in Kran-, Schacht und Aufzugsanlagen eingesetzt. Wechselnde Temperatur- und Witterungsverhältnisse (Dehnung und Komprimierung des Kabels) fordern hier Flexibilität sowie eine hohe Qualität des verwendeten Materials.



Innerhalb der Hochdrucktechnik besteht eine hohe Verletzungsgefahr durch umherfliegende Schlauchteile beim Platzen oder Brechen von Schläuchen. Eine saubere Schlauchsicherung mithilfe von Schlauchsicherungsstrümpfen schützt hier vor möglichen Risiken und Schäden. Das funktioniert, indem der Strumpf entweder auf ganzer Länge (insbesondere bei Biegungen) montiert wird oder aber zwei Schlauchenden kraftschlüssig miteinander verbindet. Brechen nun Schlauchtüllen oder -verbinder, halten die Schlauchenden durch den Strumpf weiterhin zusammen.

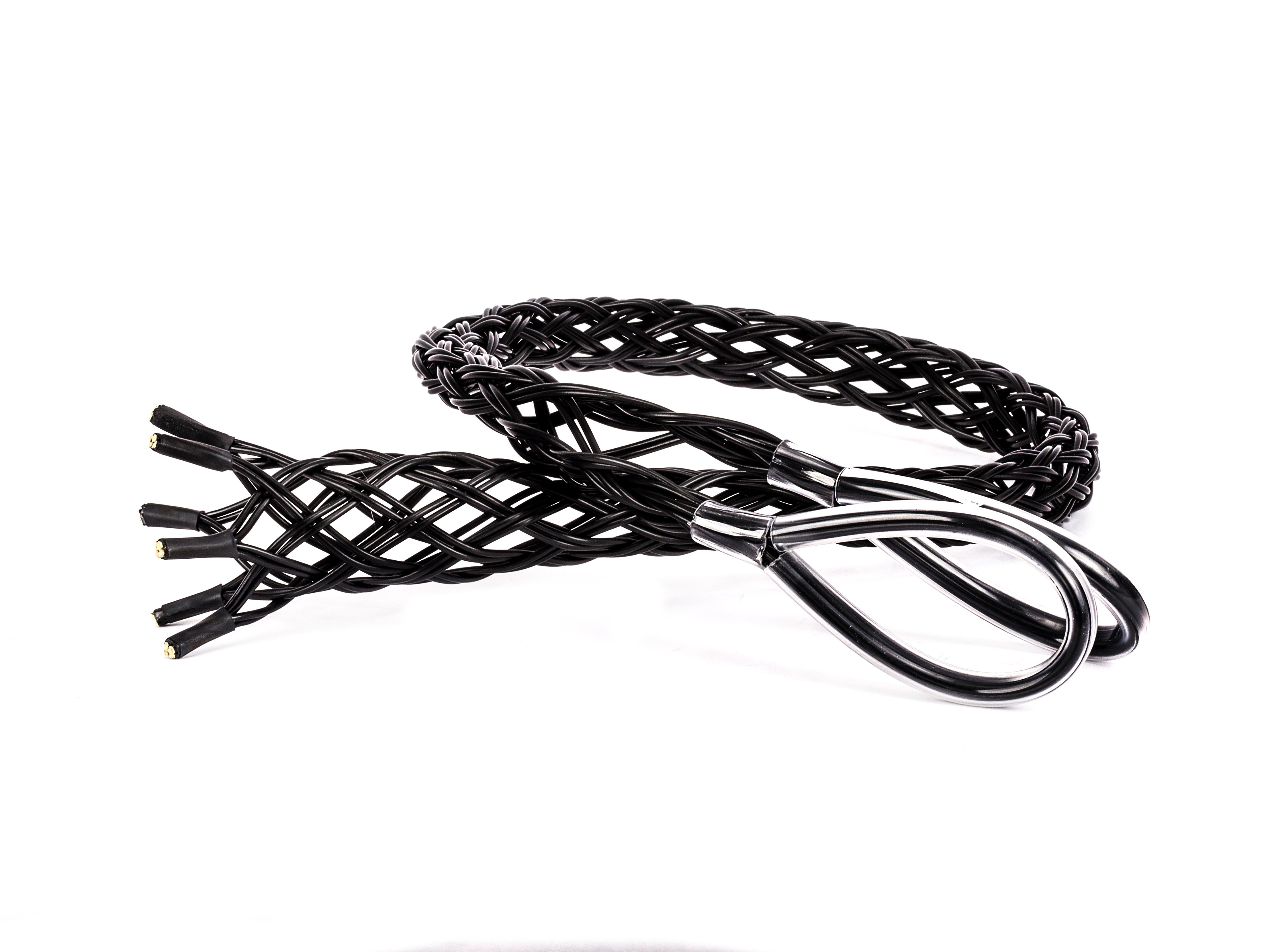

1083xx-kabelziehstrumpf-kunststoff-2fach-2-schlaufen-5

Funktion der verschiedenen Strumpftypen

Gut geflochten, gut sortiert und anwendungsoptimiert - Kabelstrümpfe kommen in unterschiedlichen Arbeitsbereichen mit unterschiedlichen Spezifikationen zum Einsatz. Entsprechend gliedern sich die Strumpftypen nach Verwendungszweck in -Kabelziehstrümpfe, Kabelhaltestrümpfe, Kabelverbindungsstrümpfe und Kabelmontage- und Schlauchsicherungsstrümpfe.



1.1.1 Kabelziehstrümpfe



Kabelziehstrümpfe dienen dem schnellen und einfachen Ein- und Zurückziehen von Kabeln. Dabei entfällt die Montage eines Zughakens und das Abisolieren des Kabelanfangs. Die Strümpfe werden in ihrer Fertigung speziell nach gewünschter Verwendung und Einsatzgebiet optimiert. Je nach Funktion kann zwischen Kabelziehstrümpfen, Mehrfachziehstrümpfen oder geteilten Ziehstrümpfen ausgewählt werden. Beim Kabelzug und -Nachzug hat sich das klassische Modell bereits viele Jahren bewährt. Ein Mehrfachziehstrumpf ermöglicht das Ziehen von drei Kabeln gleichzeitig. Anders als die bereits beschriebenen Ausführungen, benötigen geteilte Ziehstrümpfe keinen Kabelanfang. Demnach können sie an jeder beliebigen Stelle des Kabels eigens angefochten werden.



1.1.2 Kabelhaltestrümpfe



Im Namen enthalten, in der Praxis wertvoll: Kabelhaltestrümpfe bieten eine sichere Fixierung. Sie werden benötigt, um Kabel während stationären und mobilen Installationen abzuhängen oder zu sichern. Obschon am Markt auch einfach zu montierende Schellenbefestigungen existieren, bildet die Installation mithilfe von Kabelhaltestrümpfe die schonendere und effizientere Alternative. Im Gegensatz zu Kabelschellen verteilen sie Belastungen gleichmäßig über das Geflecht und können durch verschiedene Schlaufentypen vielfältig und flexibel angebracht werden. So sichern sie eine zugentlastende Aufhängung beweglicher Kabel und Seile auch im Steigleiterbereich. Auch die Befestigung am Kabel selbst ist in seiner Nutzung besonders schonend. Dank der zurückgeflochtenen Strumpfenden wird die Verletzungsgefahr beim Aufschieben des Halte-Werkzeugs ausgeschlossen.



1.1.3 Seil- und Kabelverbindungsstrümpfe



Seil- und Kabelverbindungsstrümpfe ermöglichen eine absolut kraftschlüssige, schnell hergestellte Verbindung, die ebenso schnell wieder gelöst werden kann. Ob Einziehen neuwertiger Förderseile von (Bergbau-) Anlagen oder Seilbahnen oder ein Austausch veralteter Kabel - dieser Strumpftyp eignet sich ideal für Austauscharbeiten. Mit offenem Anfang und Ende werden neue Kabel ganz einfach an den Alten befestigt. Zieht man diese nun aus, werden die Neuen gleich mit eingezogen.



1.1.4 Schlauchsicherungsstrümpfe / Kabelmontagestrümpfe



Kabelmontagestrümpfe dienen der Aufhängung beweglicher Kabel oder Schläuche in Windkraftanlagen, Industrieanlagen, Maschinen, Fahrstühlen, Fahrzeugen, Kabelschächten etc. Punktförmige Belastungen, wie sie z. B. bei der Befestigung durch Schellen oder Klemmen entstehen können, werden durch Kabelmontagestrümpfe vermieden, da das Geflecht die auftretenden Kräfte auf einen größeren Bereich verteilt. Schlauchsicherungsstrümpfe dienen zur Absicherung von Hochdruckschläuchen. Sie schützen vor Verletzungsgefahr durch plötzliche Druckveränderungen oder Ablösen des Schlauchs. Verzinkter Stahl ist zudem klima- sowie witterungsbeständig.








Cleverer Zug! Mit dem richtigen Einziehsystem und den optimalen Anwendungshilfen von KATIMEX verlegen Sie Kabel einfacher, schneller und sicherer. Überzeugen Sie sich, als fachkundigen Anwender oder Ihre Kunden, einfach selbst.



Wir möchten darauf hinweisen, dass wir kein Kabelhersteller sind und keine Kabelverlegung anbieten. Die KATIMEX Lösungen implizieren Anwendungssysteme und Hilfsmittel, die Ihre Kabelverlegearbeiten sicher, einfach und schnell machen. Dabei setzten wir bei der Entwicklung unserer Produkte auf langjährige Branchen- und Praxiserfahrung.
